Les exigences du DTU 36.5 :

Pour les fenêtres aluminium à rupture de pont thermique, la conception des fixations et de l’environnement de la menuiserie ne doit pas entraîner la création de pont thermique par contact métallique direct.

Pour les coulissants, les fixations ne peuvent se faire uniquement sur l’un des profilés constitutifs du dormant RPT.

Les pattes de fixations doivent donc recouvrir les 2
demi-profilés, créant ainsi autant de ponts thermiques que de pattes.

Il faut donc isoler la patte coté dormant avec une cale d’une épaisseur de 5 mm en un matériau dont la conductibilité est inférieure à 0,4 W/(m.K).

Dans les cas d'isolation par l'intérieur, le froid est transféré tout près du nu intérieur de la pièce par la patte de fixation.

Il est ainsi créé autant de zones froides que de pattes.

Celles ci se voient distinctement quand est réalisée une thermographie de menuiserie posée.

Pour obtenir le label BBC - effinergie les constructeurs de Bâtiments Basse Consommation refusent ces zones froides créées par les pattes de fixation.

La solution est donc d'isoler la patte en amont avec une cale.

La cale-fourchette et la cale d'isolation fermée assurent la
rupture de pont thermique mais compliquent nettement la pose.

La cale solidaire de la patte par clippage résout ce
problème mais réduit considérablement les possibilités de réglage.

Elle ne permet pas de respecter la recommandation de l'UFME (ajout   d'une vis supplémentaire) pour un meilleur appui sur les grandes    isolations, les pattes n'ayant qu'un oblong par côté.

Enfin, cette cale n'est pas réversible pour la pose coté mur en BBC,
 les oblongs étant normalement d'une largeur différente.

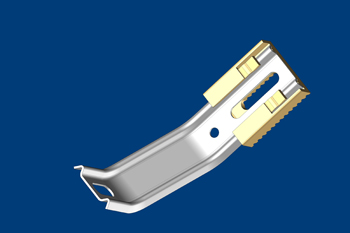

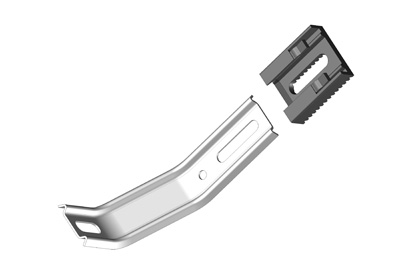

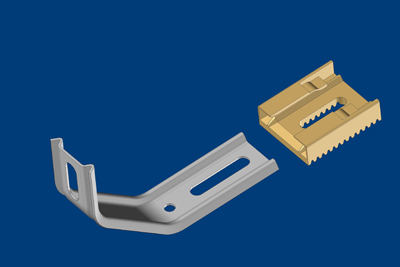

Cale solidaire de la patte mais réglable et réversible.

Double réglage (cale sur dormant ET patte sur cale)

Striures profondes réduisant le glissement de la cale sur l'alu laqué.

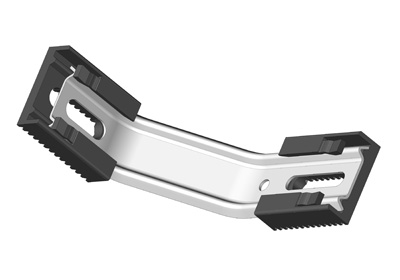

Peut être doublée pour un meilleur appui sur les grandes isolations.

Côté mur, la cale se glisse vers l'extérieur pour limiter l'effet de levier.

Ou se procurer ces cales de pont thermique ?


Industriels de la menuiserie consultez nous ici

Poseurs professionnels achetez les en conditionnement PRO directement en ligne ICI

Particuliers, achetez les au détail directement en ligne ICI
